TG-NET 萬兆到桌面網絡解決方案和施工注意事項

??? 2014年4月8日，Windows XP系統將正式退役，給業界網吧業主帶來一大難題。“如何讓自己的網吧流暢穩定的使用Win7系統，如何充分發揮DirectX 11、3D等新技術，來滿足高端游戲、高清電影的需求”，成為他們日常談論的話題。TG-NET一直專注網吧前沿技術，在原“萬兆核心+主干2*1G匯 聚”解決方案基礎上，將核心交換機升級為全萬兆設備S6500，分支交換機升級為萬兆上行設備S6200，可選擇將主干鏈路升級為20G帶寬，搭配無盤服 務器2*10G網卡匯聚，充分打開客戶機與服務器之間的通道，打造大中型網吧全萬兆整體解決方案。

方案特點
??? 主流星型拓撲：網絡架構簡單，網絡層次清晰，技術簡單，易于網絡組建、維護管理。

??? Win7量身訂制：在網吧行業XP時代已徹底終結，Win7已占有80%的市場，TG-NET推出的“核心全萬兆+主干20G匯聚”整體解決方案就是為Win7應運而生的。

??? 無盤利用率高：核心交換機到無盤服務器使用雙萬兆連接，鏈路帶寬可達單向20G、雙向40G，打開無盤服務器網絡瓶頸，提高無盤服務器的利用率。

??? 帶寬10車道：“核心全萬兆+主干20G匯聚”方案，主干采用 2*10G鏈路匯聚，是傳統萬兆方案雙線匯聚2G帶寬的10倍，通過海量帶寬，保障Win7數據流暢通無阻。

??? 鏈路匯聚備份：核心交換與分支交換之間可選擇采用鏈路匯聚技術，提升網絡帶寬，網絡備份安全。

??? 智能精準流控：網絡出口路由器采用國際標準PHQ智能流控算法，一鍵啟用，實現簡單不限速，保障PC端多業務（PPS，迅雷，視頻，游戲等）并行流暢。智能的動態通道限速，實時根據應用需求靈活分配。高效DPI引擎，快速精準識別網頁視頻、網絡游戲、P2P下載等各類七層應用。

??? 網絡一盒管理：整個網絡設備通過TG-NET具有自主知識產權的“云盒子M-1”統一管理，該產品集設備管理、智能無線、網絡維護于一身，搭配TG云端、終端手機APP，能讓用戶隨時隨地輕松配置網絡設備、維護網絡、以及無線Wifi營銷。

方案拓撲圖

??? 測試對比
??? 測試平臺：方格子無盤特殊版本
??? 操作系統：服務器win2008R2，客戶機WIN7 ×64 旗艦版
??? 測試軟件：hd-speed，ramdisk（內存虛擬磁盤）
??? 使用設備：服務器雙口萬兆網卡，S6200萬兆交換機，客戶機單口萬兆博通網卡
??? 測試結果：

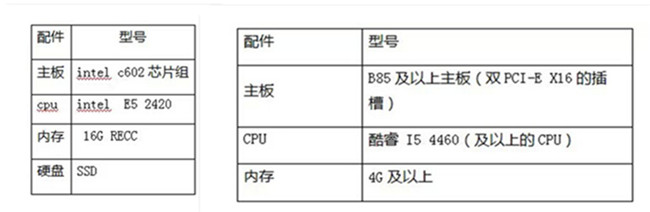

推薦配置

??? 設備

??? 服務器端跟客戶端

施工注意事項

??? 1.服務器到萬兆核心交換機：
???? a)選擇服務器上的PCI-E X8以上的插槽，將萬兆網卡連接固定好；

??? b) 裝上隨網卡發過來的光盤內的驅動程序，以保證網卡正常工作；
??? c) 將萬兆SFP+模塊插在萬兆網卡上的任意一個接口；

??? e) 將萬兆SFP+模塊插在核心交換機的萬兆接口上；

??? f) 用萬兆OM3光纖跳線把二個SFP+模塊連接好，注意收發順序。（如果不通，可能是RX與TX接反了，可將任意一端的光纖跳線拔下，在模塊上交叉換一個口接上即可。）

?? 2.分支萬兆交換機到客戶端
??? a)選擇PC終端上的PCI-E X8以上的插槽，將萬兆網卡連接固定好

??? b)布線建議采用分布式布線方式，便于光纖布線，同時建議購買熔纖機和布置備用光纖

?? 3.無盤軟件
??? a）目前為止支持的有方格子和順網，方格子各方面暫時是比較好的，其余的無盤軟件都在研發改進中.
??? b）博通網卡的驅動目前不支持2003和xp以下的系統
??? c）遇上客戶機開機卡在win7四葉草處時，可能是系統不支持，可以換一個系統包或者撥打4000887500轉2號鍵聯系值班技術要一個
