項目

IES4100-1E-1F-V2

S1700-5E-IES

S1700-4E-1EF-IES

S1700-4E-4EF-IES

S1700-6E-2EF-IES

S1700-8E-1EF-IES

S1700-8E-IES

S1700-4EPOE-1EF-IES

S1700-4EPOE-2EF-IES

S1700-6EPOE-2EF-IES

S1700-8EPOE-1EF-IES

固定端口

1個百兆電口；

1個百兆SC光口；

5個百兆電口

4個百兆電口；

1個百兆SC光口；

4個百兆電口；

4個百兆SC光口；

6個百兆電口；

2個百兆SC光口；

8個百兆電口；

1個百兆SC光口；

8個百兆電口；

4個百兆POE口；

1個百兆SC光口；

4個百兆POE口；

2個百兆SC光口；

6個百兆POE口；

2個百兆SC光口；

8個百兆POE口；

1個百兆SC光口；

交換容量

1.52Gbps

1.52Gbps

1.52Gbps

4.256Gbps

4.256Gbps

4.256Gbps

4.256Gbps

1.52Gbps

4.256Gbps

4.256Gbps

4.256Gbps

包轉發率

1.13Mpps

1.13Mpps

1.13Mpps

2.2Mpps

2.2Mpps

2.2Mpps

2.2Mpps

1.13Mpps

1.8088Mpps

2.2Mpps

2.2Mpps

工作溫度

-40~75°C

存儲溫度

-40~85°C

相對濕度

5%～95%無凝結

電源特性

輸入電壓：DC 12-52V

支持雙電源冗余

支持內置過流4.0A保護

支持反接保護

輸入電壓：DC 48-57V

支持雙電源冗余

支持內置過流4.0A保護

支持反接保護

包緩沖區

512K

512K

512K

512K

512K

1M

1M

512K

512K

512K

1M

MAC地址

1K

1K

1K

1K

1K

1K

1K

1K

1K

1K

8K

整機功耗

<3W

<5W

<5W

<5W

<5W

<10W

<10W

<5W

<5W

<5W

<10W

網絡協議

IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3x;

行業標準

EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS :IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線 : ±2kV

IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM ;

IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock:IEC 60068-2-27

Freefall:IEC 60068-2-32

Vibration:IEC 60068-2-6

機械特性

外殼：鋁制屬外殼

安裝：DIN 卡軌式，壁掛式安裝

散熱方式：自然冷卻，無風扇

POE特性

 不支持

標準PoE：IEEE802.3af/ IEEE802.3at

輸出功率：最大功率15.4W (IEEE 802.3af)、最大功率30W (IEEE 802.3at) 、POE端口自動識別af/at

尺寸

118(L)*86(W)*39(H)mm

143(L)*101(W)*44(H)mm

LED指示

電源指示燈：PWR

接口指示燈：電口、光口（Link/ACT）

防護等級

IP40

平均無故障時間

300,000 小時

設備型號

設備信息

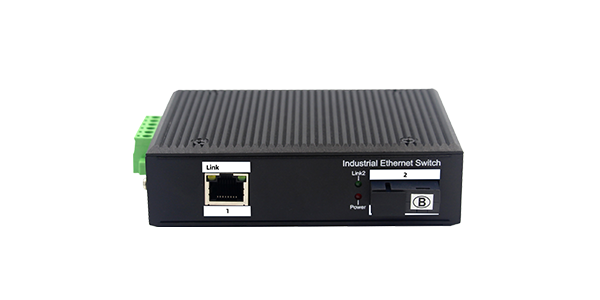

S1700-1E-1EF-IES

1個百SC光口（單模單纖/20KM/波長1310nm）+1個百兆電口，IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

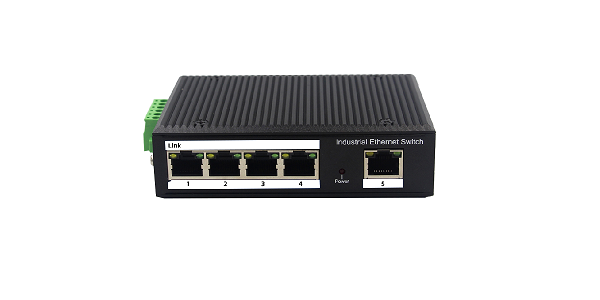

S1700-5E-IES

5個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

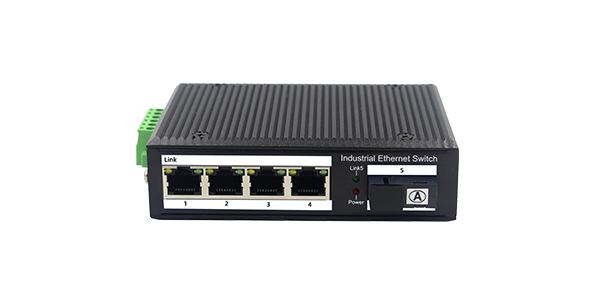

S1700-4E-1EF-IES

1個百SC光口（單模單纖/20KM/波長1310nm）+4個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

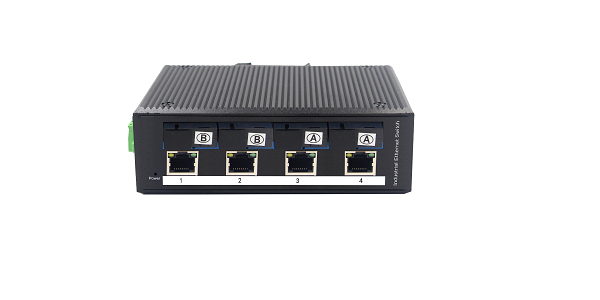

S1700-4E-4EF-IES

4個百SC光口（單模單纖/20KM/波長1310nm）+4個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

S1700-6E-2EF-IES

2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+6個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

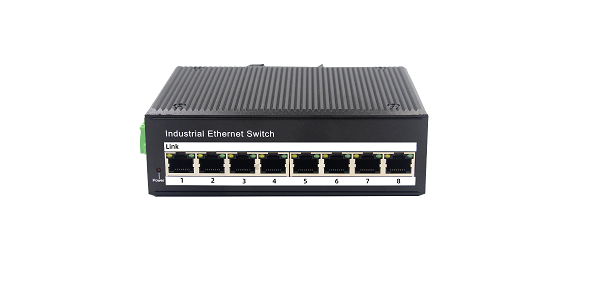

S1700-8E-IES

8個百兆電口，IP40防護等級，DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

S1700-8E-1EF-IES

1個百SC光口（單模單纖/20KM/波長1310nm）+8個百兆電口，IP40防護等級，DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）；

S1700-4EPOE-1EF-IES

1個百SC光口（單模單纖/20KM/1310nm）+4個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）；

S1700-4EPOE-2EF-IES

2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+4個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）；

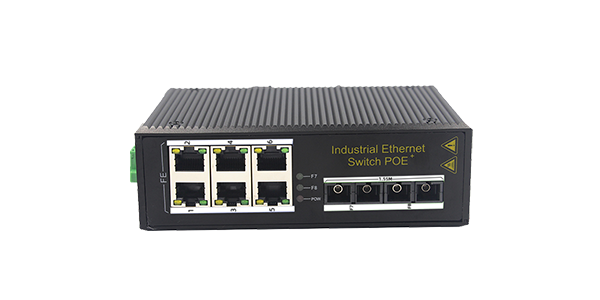

S1700-6EPOE-2EF-IES

2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+6個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）；

S1700-8EPOE-1EF-IES

1個百SC光口（單模單纖/20KM/1310nm）+8個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）；

選配交流電源適配器

適配器參數

PWR-DC-12V

100～240VAC輸入，12V/1A輸出，最大功率12W。

PWR-DC-24V

100～240VAC輸入，24V/1A輸出，最大功率24W。

PWR-DC-50W

170～264VAC輸入，48V/1A輸出，最大功率50W。

PWR-DC-80W

170～264VAC輸入，52V/1.5A輸出，最大功率80W。

PWR-DC-120W

170～264VAC輸入，52V/2.5A輸出，最大功率120W。
