項目

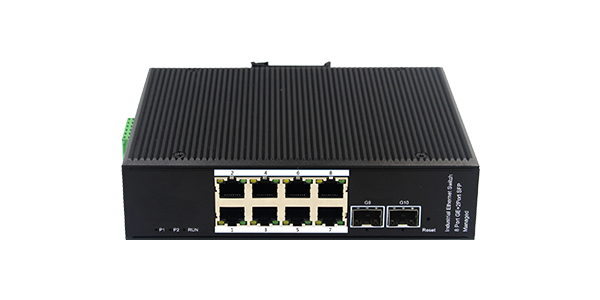

S3500-8G-2F-EI-IES

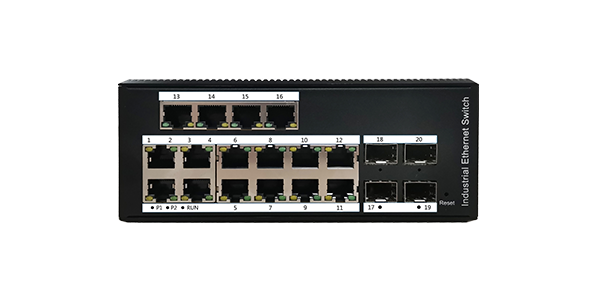

S3500-16G-4F-EI-IES

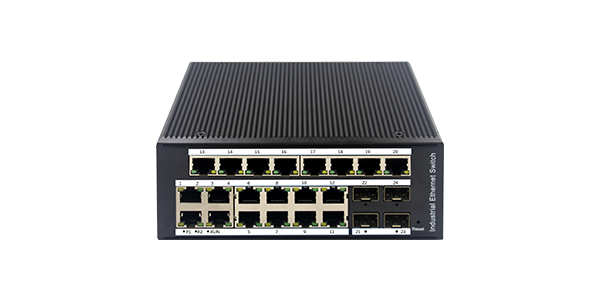

S3500-20G-4F-EI-IES

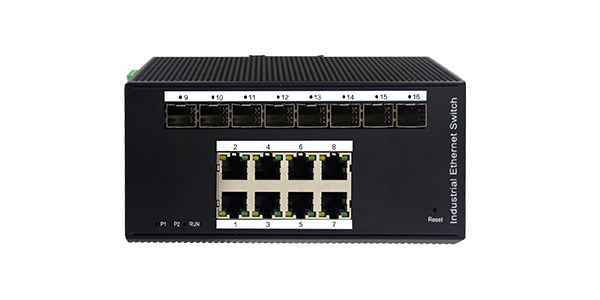

S3500-8G-8F-EI-IES

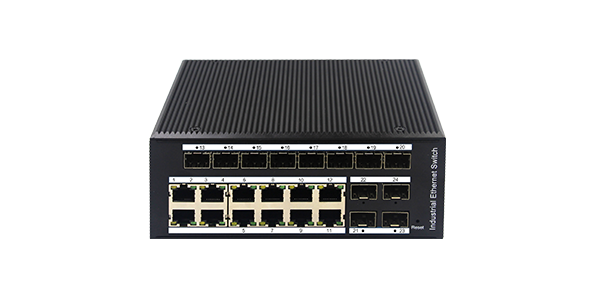

S3500-12G-12F-EI-IES

固定端口

8個千兆電口

16個千兆電口

20個千兆電口

8個千兆電口

12個千兆電口

2個千兆SFP光口

4個千兆SFP光口

4個千兆SFP光口

8個千兆SFP光口

12個千兆SFP光口

管理口

1個Console口

1個Console口

1個Console口

1個Console口

1個Console口

交換容量

336Gbps

336Gbps

336Gbps

336Gbps

336Gbps

包轉發率

102Mpps

126Mpps

126Mpps

102Mpps

126Mpps

工作溫度

-40~85°C

存儲溫度

-40~85°C

相對濕度

5%～95%無凝結

電源特性

輸入電壓：DC 12-52V

支持雙電源冗余

支持內置過流4.0A保護

支持反接保護

包緩沖區

8M

MAC地址

16K

整機功耗

<10W

<20W

<20W

<10W

<20W

網絡協議

IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x;

行業標準

EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A

EMS:

IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):電源線:±4kV ; 數據線:±2kV;

IEC(EN)61000-4-5(Surge):電源線:±2kVCM/±4kVDM ; 數據線:±4kV;

IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz);

IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s

IEC(EN )61000-4-8;

Shock：IEC 60068-2-27;

Freefall：IEC 60068-2-32;

Vibration：IEC 60068-2-6;

機械特性

外殼：鋁制外殼

安裝：DIN 卡軌式，壁掛式安裝

散熱方式：自然冷卻，無風扇

尺寸（L*W*H)

175*135*44mm

165*135*68mm

165*135*68mm

165*135*68mm

165*135*68mm

LED指示

電源指示燈：PWR

接口指示燈：電口、光口（Link/ACT）

防護等級

IP40

平均無故障時間

300,000 小時

項目

S3500-8G-2F-EI-IES

S3500-16G-4F-EI-IES

S3500-20G-4F-EI-IES

S3500-8G-8F-EI-IES

S3500-12G-12F-EI-IES

協議標準

IEEE 802.3,10BASE-T以太網

IEEE 802.3u，快速以太網標準

IEEE 802.3ab，千兆以太網標準

IEEE 802.3z，千兆以太網光纖標準

IEEE 802.3az,EEE高效節能以太網標準；

MAC地址

16K MAC地址表，自動更新，雙向學習

端口緩存（buffer）

8Mb

巨型幀（Jumbo Frame）

9216Byte

VLAN配置

基于端口VLAN

最多4096個VLAN

802.1Q標準 VLAN

生成樹

STP生成樹協議

RSTP快速生成樹協議

端口匯聚

8組匯聚，每組最多8個端口

端口鏡像

收發雙向的端口鏡像

環網協議

支持ERPS環網技術，自愈時間<20ms

支持STP/RSTP/MSTP

端口隔離

下行端口相互隔離，同時都能與上行口通信

端口流控

半雙工基于背壓式控制

全雙工基于PAUSE幀

端口限速

基于端口的輸入/輸出帶寬管理

組播控制

IGMPv1/2/3和MLDv1/2 Snooping，

IPv6

支持Pingv6

DHCP

DHCP Snooping

風暴抑制

未知單播、多播、未知多播、廣播類型的風暴抑制

基于帶寬調節、風暴過濾的風暴抑制

QOS

802.1p端口隊列優先級算法

Cos/Tos，QOS標記

WRR (Weighted Round Robin)，加權優先級輪轉算法

網線線序

Auto-MDIX功能，自動識別直通網線和交叉網線

Ping檢測

IPv4/IPv6 Ping檢測

協商模式

端口自動協商功能（自協商傳輸速率和雙工模式）

系統維護

檢測網線的聯通性

升級包上傳

系統日志查看

WEB恢復出廠配置

網絡管理

WEB界面管理

TELNET管理

CLI界面管理

SNMP V1/V2C管理
