S7500W-HI系列交換機是TG萬網博通面向高性能云計算、數據中心和高端園區網推出的新一代高性能萬兆核心交換機。S7500W-HI系列采用先進的硬件架構設計，提供極高的交換性能和豐富的數據中心業務特性。
S7500W-HI系列操作系統在提供高性能的L2/L3/L4線速交換服務基礎上，進一步融合了IPv6、MPLS VPN、網絡安全、流量分析、虛擬化等多種網絡業務，結合不間斷升級、不間斷轉發、優雅重啟、冗余保護等多種數據中心高可靠性技術，從而保證了網絡最長時間的不間斷通信能力。
S7500W-HI系列產品由4個主體規格型號組成S7500W-24TF-4HQF-HI、S7500W-48TF-4HQF-HI，支持高達2.56Tbps交換容量，1U的整機最大支持48個10G端口+2個40G端口+4個100G端口，能夠滿足不同規模網絡對設備的端口密度及性能要求。
強硬件架構設計
?? 采用業界先進的硬件架構設計，1U整機可支持48個10G端口+2個40G端口+4個100G端口
?? 搭載高性能的交換芯片和多核處理器，支持高達2.56Tbps的交換容量，滿足數據中心高性能、高容量、高密度及可拓展的要求。
?? 標準的數據中心前后散熱風道設計，支持風道前后/后前靈活選擇。
?? 支持高密度的萬兆業務板，并且實現板卡間三層全線速無阻塞交換。
數據中心業務特性
?? 性能翻倍：交換機支持虛擬化集群交換技術，可以將多臺物理設備虛擬化為邏輯上的一臺設備，可以充分利用物理設備間的每一條鏈路，避免傳統組網模型生成樹協議對鏈路的阻塞，物盡其用，性能翻倍，最大程度保護原有鏈路投資。
?? 高可靠性：基于先進的分布式處理技術，通過高效的跨物理設備鏈路聚合功能，實現邏輯控制平面、業務控制平面和業務數據平面的三平面分離，提供不間斷的三層路由轉發，避免了單點故障所造成的業務中斷，極大地提高了虛擬系統的可靠性。
?? 靈活性：通過虛擬集群業務板，可將虛擬集群系統的距離延伸至80KM，靈活方便，打破了傳統集群技術的地域限制性。
?? 易管理：整個虛擬系統實現單一IP統一管理，實際物理設備對用戶透明，簡化了對網絡設備和網絡拓撲的管理，大大提高了網絡運營效率，從而有效降低運營維護成本。
?? 數據中心二層技術：支持TRILL/SPB協議，可組構建數據中心二層網絡，使網絡結構簡單化、扁平化，滿足數據中心大規模服務器接入需求。
?? 統一交換：支持FCoE技術，解決LAN網絡和FC存儲網絡異構問題，從而實現計算、數據、存儲網絡的融合，實現統一交換。
業務特性
?? 完善的二、三層組播路由協議，滿足IPTV、多終端的高清視頻監控和高清視頻會議的接入需求；
?? 齊備的三層路由協議，超大的路由表容量，滿足各種類型的網絡互聯需求，可組建超大型的園區網、企業網和行業用戶專網。
?? 全面支持二、三層的MPLS VPN，可組建超大型的MPLS VPN核心網絡，滿足行業專網VPN用戶、企業網VPN用戶的接入需求。
數據中心級的高可靠性
?? 支持STP/RSTP/MSTP協議，支持VRRP協議，同時支持環網保護，雙上行主備鏈路保護，LACP鏈路聚合等簡單高效的冗余保護機制。
?? 支持ISSU業務不中斷系統升級及GR優雅重啟for OSPF/BGP等路由協議，保證系統升級及主控切換時用戶數據的不間斷轉發。
?? 超高精度的BFD雙向鏈路檢測機制，通過和二、三層協議的聯動，實現毫秒級的故障檢測及業務恢復，極大程度地提高了網絡系統的可靠性。
安全機制
?? 設備級安全防護：先進的硬件架構設計，硬件實現對報文的分級調度及保護，支持防范DoS、TCP的SYN Flood、UDP Flood、廣播風暴、大流量等對設備的攻擊；支持命令行分級保護，不同級別用戶擁有不同管理權限；
?? 完備的安全認證機制：支持IEEE 802.1x、Radius、Tacacs+等，可為用戶提供完備的安全認證機制。
?? 增強的業務安全機制：支持相關路由協議的明文或MD5認證，支持uRPF逆向路由查找技術，可有效控制非法業務；硬件級報文深度檢測和過濾技術，支持對控制報文和數據報文的深度檢測，從而有效隔離非法數據報文，提高網絡系統的安全性。
IPv6解決方案
?? 全面支持IPv6協議族，支持IPv6鄰居發現、ICMPv6、Path MTU 發現、DHCPv6等IPv6特性。
?? 支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，滿足純IPv6網絡設備管理及業務控制的需要。
?? 支持MLD、MLD Snooping等IPv6組播特性，支持IPv6靜態路由、RIPng、OSPFv3、BGP4+等IPv6三層路由協議，為用戶提供完善的IPv6二、三層解決方案。
?? 支持豐富的IPv4向IPv6過渡技術，包括：IPv6手工隧道、自動隧道、6to4隧道、ISATAP隧道等隧道技術，保證IPv4網絡向IPv6網絡的平滑過渡。
綠色環保設計
?? 智能的電源管理系統：采用先進的電源系統架構設計，實現高效的電源轉換，獨有的電源監控、緩啟動、順序上電等功能，實時監測整機運行狀態，智能調節，深度節能。
?? 智能的風扇管理系統：智能風扇設計，采用對旋風扇提供穩定的強勁風壓，高效散熱；支持風扇自動調速及獨立分區控制，有效降低轉速、減少噪聲，同時延長了風扇的使用壽命。
?? 支持能效以太網功能，遵循國際標準IEEE 802.3az，有效降低了能源消耗。
|
項目 |
S7500W-24TF-4HQF-HI |
S7500W-48TF-4HQF-HI |
|
固定接口 |
24個10GE光口（兼容10G） 4個100G光口（兼容40G） |
48個10GE光口（兼容10G） 2個40G光口 4個100G光口（兼容40G） |
|
交換容量 |
2.56Tbps |
|
|
包轉發率 |
1440 Mpps |
|
|
端口緩存 |
32M |
72M |
|
管理端口 |
Console口*1、帶外管理口*1 |
|
|
電源槽位 |
2個 |
|
|
風扇數量 |
4（固化） |
|
|
工作溫度 |
-10~50°C |
|
|
存儲溫度 |
-20~70°C |
|
|
工作濕度 |
10%～90%無凝結 |
|
|
存儲濕度 |
5%～95%無凝結 |
|
|
外觀尺寸 |
440（L)×405(W)×44(H)mm |
|
|
電源特性 |
交流：100-240VAC，50/60 Hz |
|
|
項目 |
功能點 |
|
MAC交換功能 |
支持靜態配置和動態學習MAC地址 支持查看和清除MAC地址 MAC地址老化時間可配置 支持MAC地址學習數量限制 支持MAC地址過濾功能 支持黑洞MAC表項 支持IEEE?802.1AE MacSec安全控制 |
|
VLAN |
支持4K VLAN表項 支持GVRP 支持1：1和N：1 VLAN Mapping 支持基本QinQ和靈活QinQ功能 支持Private VLAN |
|
STP |
支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保護、根保護、環路保護 |
|
組播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持組播組策略及組播組數量限制 支持組播流量跨VLAN復制 支持PIM-SM、PIM-DM |
|
IPv4 |
支持靜態路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等價路由實現負載均衡 支持BFD for OSPF、BGP |
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6鄰居發現 支持Path MTU發現 支持MLD v1/v2 支持MLD Snooping 支持IPv6靜態路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
|
MPLS VPN |
支持LDP協議 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM |
|
QoS |
支持基于L2/L3/L4協議頭各字段的流量分類 支持CAR流量限制 支持802.1P/DSCP優先級重新標記 支持SP、WRR、SP+WRR等隊列調度方式 支持Tail-Drop、WRED等擁塞避免機制 支持流量監管與流量整形 支持Ingress和Egress ACL，支持匹配L2、L3、L4和IP五元組，進行復制、轉發、丟棄 支持Hash同源同宿負載均衡，保證流量輸出的會話完整性 |
|
安全特性 |
支持基于L2/L3/L4的ACL流識別與過濾安全機制 支持防DDoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊等 支持對組播、廣播、未知單播報文的抑制功能 支持端口隔離 支持端口安全、IP+MAC+端口綁定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x認證 支持Radius、Tacacs+認證 支持uRPF 支持命令行分級保護 |
|
可靠性 |
支持虛擬化技術 支持靜態/LACP方式鏈路聚合，支持跨業務卡的鏈路聚合 支持EAPS，ERPS環網保護 支持VRRP熱備協議 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持業務不中斷系統升級 |
|
管理與維護 |
支持Console、Telnet、SSH、Web 支持SNMP v1/v2/v3 支持TFTP方式的文件上傳、下載管理 支持RMON 支持sFLOW、Netflow流量統計分析 |
|
綠色節能 |
支持IEEE 802.3az綠色能效以太網 |
|
S7500W-HI系列 |
|
|
S7500W-24TF-4HQF-HI |

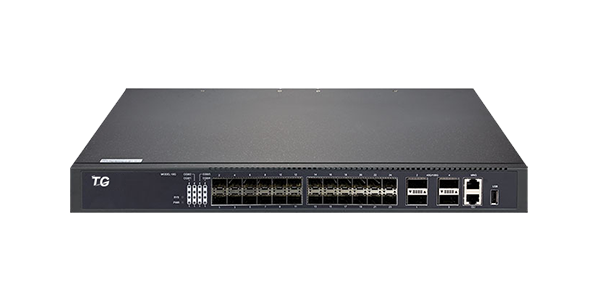

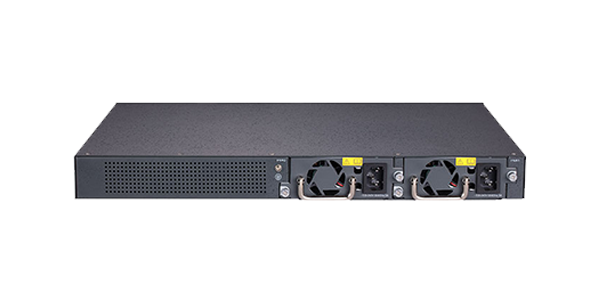

24個10G光口+4個100G光口（兼容40G）；2個電源槽位，標配2個AC 220V電源；內置4風扇左右風道；1U高度，19英寸機架式安裝 備注：100G光口（QSFP28封裝，可適應40G QSFP+） |
|
S7500W-48TF-4HQF-HI |

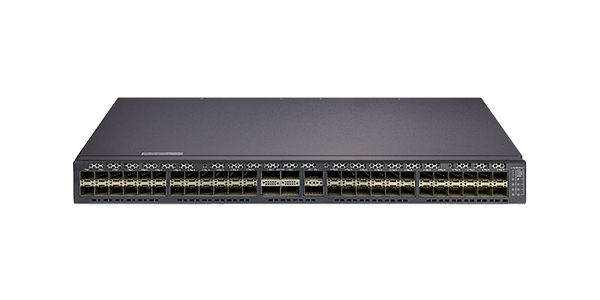

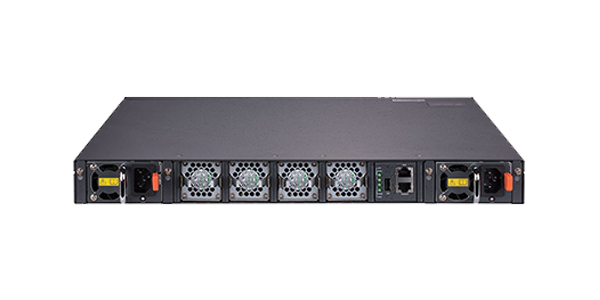

48個10個光口(兼容1G)+2個40G光口+4個100G光口（兼容40G）；兩個電源槽位，標配2個AC 220V電源,4個風扇槽位，標配包含4個風扇,風扇散熱，支持前后/后前風道設計，1U高度，19英寸機架式安裝； 備注：100G光口（QSFP28封裝，可適應40G QSFP+） |
|
萬兆光模塊 |
|
|
SFP+-10GE-SX-MM850 |
萬兆SFP+多模（300m，850nm，LC） |
|
SFP+-10GE-LX-SM1310 |
萬兆SFP+單模（10Km，1310nm，LC，DDM） |
|
40G光模塊 |
|
|
QSFP+-40G-SR-MM850 |
40G QSFP模塊SR多模雙芯，雙LC接口，波長850nm，傳輸距離100m |
|
QSFP+-40G-LR4-SM1310 |
40G QSFP模塊LR單模雙芯，雙LC接口，波長1310nm，傳輸距離10km |
|
100G光模塊 |
|
|
QSFP28-100G-SR4-MM850 |
100G QSFP28模塊SR4多模雙芯，雙LC接口，波長850nm，傳輸距離100m |
|
QSFP28-100G-LR4-SM1310 |
100G QSFP28模塊LR4單模雙芯，雙LC接口，波長1310nm，傳輸距離10km |
