四川成都愛琴海購物公園弱電智能化建設

一、項目概述

1.1項目簡介

成都后花園愛琴海購物公園定位為中高端時尚都市型購物中心,作為愛琴海集團正式進駐成都的第一個作品,致力于打造為成都城西商業新地標。項目開業以后,將締造城西高品質生活方式,為區域締造出更多樣化和國際化的都市生活圈。

成都后花園愛琴海項屬于典型的商業綜合項目,總體量8萬方商業面積,配套2500個車位,擁有地下3層,地上5層的總體規劃。囊括了精品超市、巨幕影院、兒童主題館、國際潮品、環球美食、時尚健身等多功能服務配套,為消費群體打造全身心沉浸式購物體驗。

1.2項目痛點

子系統多∶包括無線子系統、物業辦公子系統、監控視頻子系統、車位引導子系統、門禁子系統、背景音樂子系統、信息發布子系統、客流量統計子系統、支付子系統。所有子系統管理手段獨立,對于后期運維管理帶來巨大工作量。

場地面積大:項目總體量8萬方商業面積,各類終端和信息點部署位置分散,網絡設備加終端設備達到2000+,設備的安裝位置難以標記,資產管理難度大。

運維難度高:甲方沒有專業運維人員,所有設備維護工作都由建設方承擔,建設方需要駐派人員在現場或臨時趕赴現場處理,導致售后運維效率低,售后運維工作量大。

二、解決方案

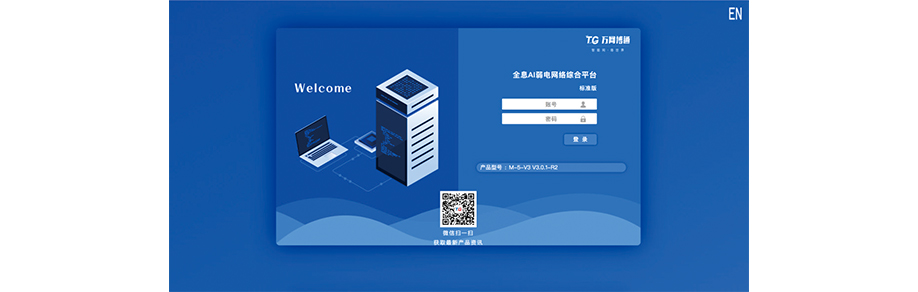

愛琴海購物公園項目選擇我司全息AI弱電網絡綜合解決方案,能夠提供全套數通網絡產品的同時,通過全息AI平臺進行所有網絡產品資產管理、提供可視化拓撲圖、可視化運維、智能化運維管理、多途徑遠程運維手段等。

2.1網絡設計

本項目建設兩套物理隔離的網絡,一套為弱電設備網絡,一套為業務網。

弱電設備網:門禁子系統、視頻監控子系統、車位引導系統、背景音樂子系統、信息發布子系統。

業務網:無線網絡子系統、辦公子系統、支付子系統、客流量子系統。

兩套物理網絡為了方便遠程運維,統一互聯網出口,通過一個全息A弱電網絡綜合平臺同時管理。

兩套網絡的核心交換機，分別釆用2臺大容量,高速率,強性能的機框交換杋S7506A作為核心,并配置VRRP協議進行鏈路熱備份,保障整網業務數據不中斷。

使用萬兆三層交換機作為匯聚,采用高功率穩定性強的POE交換機作為接入,提供穩定的輸岀電源,保障前端設備穩定運行。

整體采用核心-匯聚-接入-前端設備的分層架構,便于維護管理。

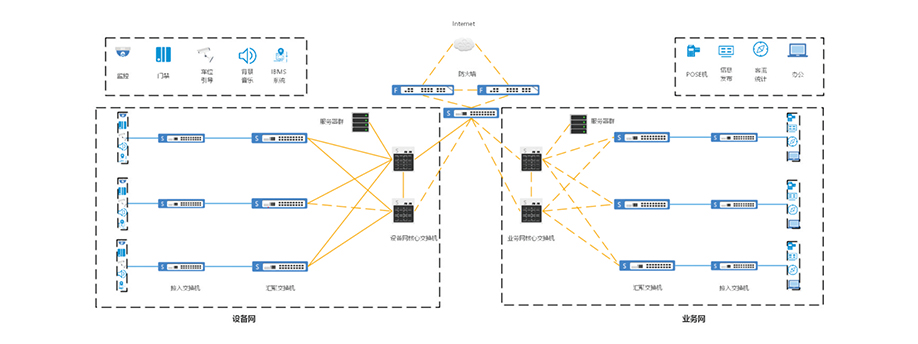

2.2網絡架構

三、方案價值

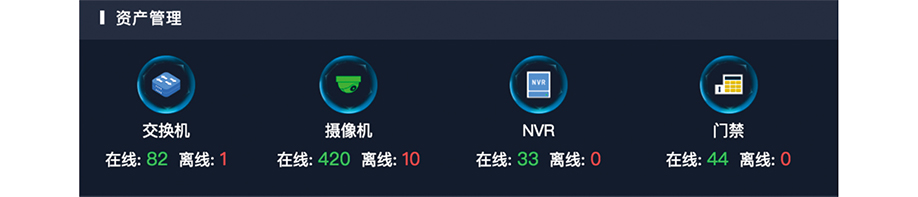

3.1資產管理

資產管理不僅能夠統計網絡設備,同樣支持統計所有IP化終端,可進行類別統計、分組統計、分區域統計、在線率統計,能夠實時掌握所有資產狀況

此項目網絡設備終端設備達到2000+,子系統多,終端多,通過資產管理功能能夠快速掌握所有子系統與設備的運行狀況,并能夠準確定位到故障點。

3.2自動拓撲

全息AI平臺與交換機聯動,掃描終端信息,識別終端,通過全息AI算法,能夠生成一張自動、實時的網絡拓撲圖。不僅能夠顯示網絡設備的拓撲,同樣能夠展示終端的拓撲,還能提供每個終端線纜鏈接到交換機的端口號、鏈路協商速率、鏈路流量等信息。通過自動拓撲圖能夠精準找到每個設備每個終端的具體位置,結合告警信息,更加便捷的定位到故障節點,協助售后快速解決問題。

3.3可視化運維

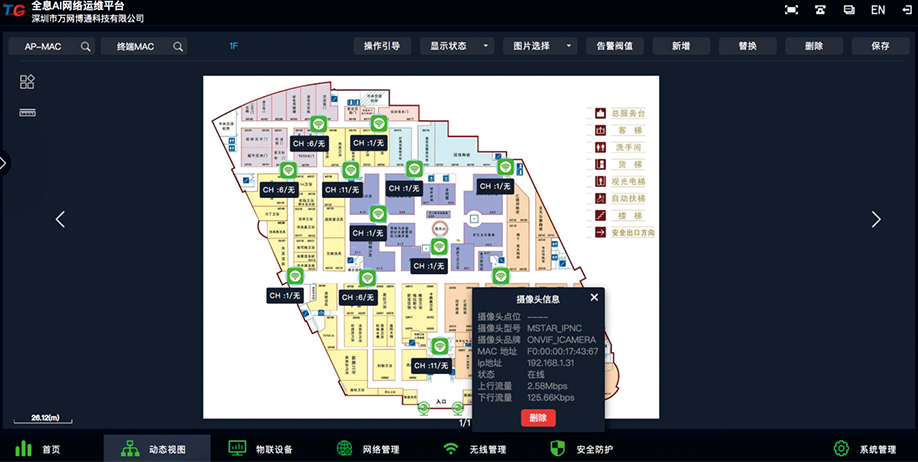

通過導入平面圖紙,能夠展示所有設備所在的地理位置,讓設備分布清晰明了。無線網絡中,智能感知環境中的AP鄰居信道、負載終端、MAC地址、發射功率等信息。結合真實場景地圖,狀態可視化、故障可視化、位置可視化,為運維人員提供更簡單易懂的運維方式。

3.4智能化運維

平臺實時對全網設備分析統計,發現異常實時告警提示,并且智能分析故障原因、智能處理。在拓撲圖中可基于邏輯架構組網逐級展開,精準定位到故障節點,讓故障無處遁形。

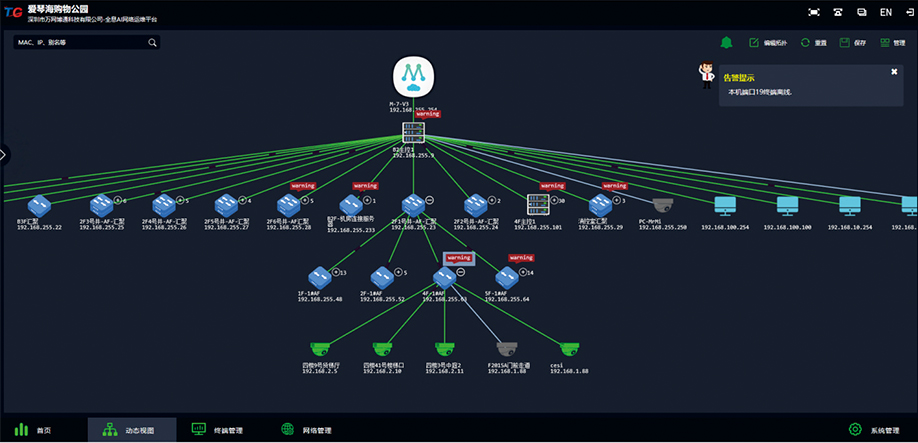

（拓樸圖告警）

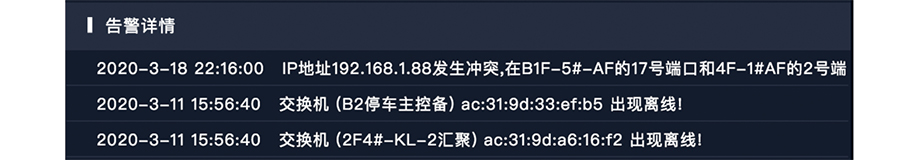

（首頁告警）

3.5云端運維

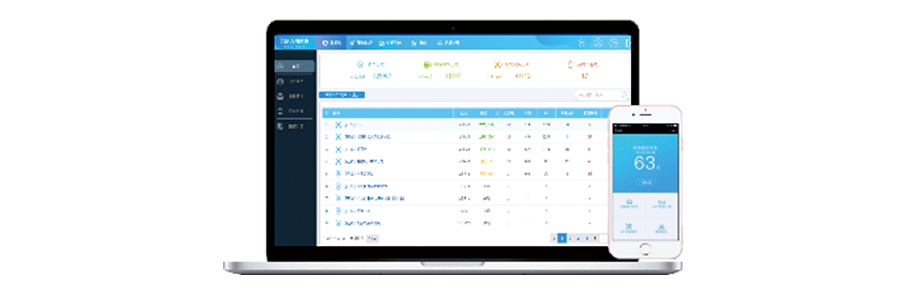

平臺可以通過電腦、平板、手機端多種平臺進行遠程維護,同時可以通過微信、郵件等多種途徑進行告警提醒,從而提高運維效率,使網絡維護更簡單,節約了運維的人力成本和時間成本。

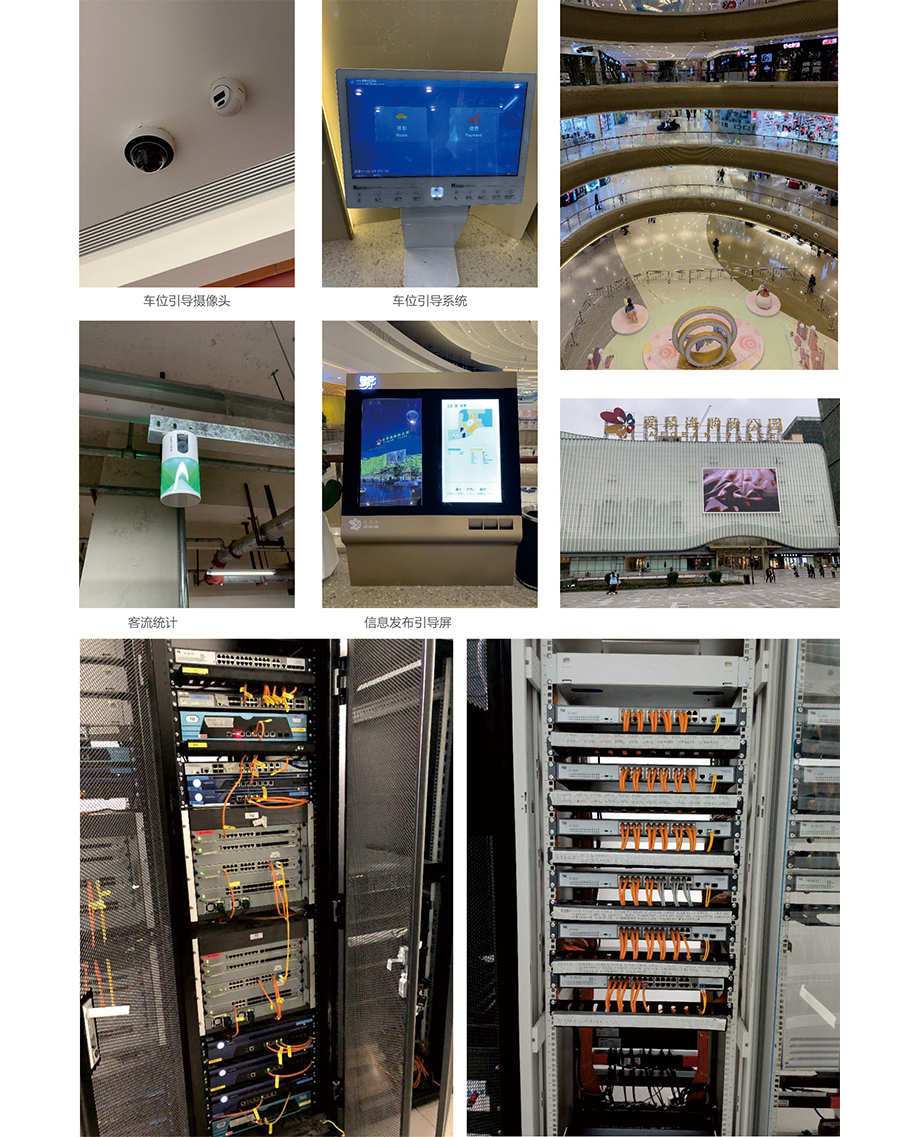

現場圖：
